1．用途和特征
    DTSY581型電子式預付費三相電能表是我公司研制、生產的新一代智能化電能表，它采用高精度、高可靠性、雙向計費的電子電能表集成電路，結合預付費處理CPU電子模塊而成，用以計量頻率為50Hz的單相交流有功電能，各項技術指標符合GB/T17215.321-2008和GB/T18460.3-2001《預付費電度表》的技術要求。它采用了目前國內先進的遙控卡技術和SMT工藝，具有計量準確、精度穩定、安全保密、性能可靠、功能完全、低功耗、操作簡單方便等優點，是我國改革用電體制，實現用電商品化的理想產品。
1.1預付費功能：
本系列產品采用預付電量形式，用戶必須先買電、后用電，當帶有電量的IC卡與表通訊后，顯示本次購買電量、報警電量、及最大負荷，繼電器打開，開始供電。
1.2報警：
1.2.1用戶在開戶時可預置一報警電量（0-99度），用電時，智能模塊遞減計數，當表內剩余電量等于報警電量時，電表則拉閘斷電，以提醒用戶及時購電。此時將本表的卡通訊一次將恢復正常供電。
1.2.2缺相報警：如果接入的三相電缺少一相，電表的發光二極管會指示報警并斷電。
1.2.3欠壓報警：如果接入表的電壓過低，表會指示報警并斷電。
1.2.4超負荷報警：如果通過表的功率超過規定的負荷值5分鐘時，表會自動拉閘斷電，表上顯示超負荷字樣，5分鐘后自動恢復供電。
1.3斷電：當電表中剩余電量為0時，電表自動拉閘斷電，直到輸入電量有效IC卡后方可開始供電。
1.4掛起
如果正在使用過程中停電，表內電量會被掛起而不影響下一個用戶繼續使用，使用掛起的用戶卡仍可以將掛起的電量取出，掛起用戶超過兩戶后，表上會顯示BEEP并顯示上兩戶的IC卡號；
1.5查詢：當把抄表卡輸入表后，可顯示電表表號，如果表內有掛起的用戶，還可顯示掛起的用戶IC卡號。
1.6雙顯示
字輪計度器和液晶雙顯示，查詢累計用電量應以字輪計度器為準。
1.7保密性
    非本局所用卡輸入該表時，顯示"誤操作"，本次操作無效，CPU卡，密碼不可破譯，保密性強。
2．產品組成
2. 1 測量器件
2. 2 控制器，用于電量顯示和控制的裝置
2. 3 磁保持繼電器
2. 4 封閉式外殼

3.功能特點

● 字輪液晶雙顯示，液晶帶背光，用戶容易查看；
● 射頻卡和遙控IC卡互通使用，表與遙控卡通訊距離可達5米，使用更安全；
● 支持一表多卡、一卡多表；
● 計量三相有功電能，長期工作不須調校：
● 三相電源供電，缺相斷電即跳閘，有效的保護了電動機不被缺相燒壞；
● 具有斷相指示功能和低電壓延時斷電保護功能；
● 具有電能測試信號輸出；
● 剩余電量等于報警電量時，指示燈點亮并斷電提醒用戶及時購電；
● 剩余電量為0時跳閘斷電；
● 超負荷自動斷電，便于電力部門實施增容；
● 具有數據回寫功能，便于管理；
● 負荷開關采用表外安裝，表內采用繼電器控制（觸點容量為250VAC/5A）；或內置繼電器斷電控制；
● 配套的IC卡售電管理系統具有完備的售電管理和用電監察等功能；
4．技術參數
4.1精度等級： 1.0 級
4.2 電參數
4.2.1電源電壓：三相三線3×380V、頻率：50Hz
4.2.2基本電流（Ib）：1.5A、5A、10A、15A、20A
4.2.3 過載倍數：4倍。
4.3 IC卡使用壽命≥10000次
4.4電磁繼電器使用壽命≥50000次.
4.5 環境條件
4.5.1工作溫度-40℃- +55℃，貯藏溫度-40℃- +70℃
4.5.1濕度年平均≤75%
4.6在斷電狀態下，數據保存10年以上。
4.7液晶顯示內容：購買量、可用余量、累計用量、余量不足、誤操作、開啟、關閉、輸入正確、報警值、負荷、超負荷等文字信息。
4.8、液晶顯示范圍0.00-99999.00
5．使用說明
5.1預付費電表應安裝在表箱內，室外使用時應有防雨、防曬等措施，避免安裝在有腐濁性氣體的環境中。
5.2應嚴格按照圖接線， 安裝完畢后，此時預付費電表處于斷電狀態，只有持卡到指定地點進行開戶并購電：并將卡上有效電量輸入到預付費電表后方開始供電。
5.3將購有電量IC卡貼近表上的刷卡區并停留5秒時間，可將卡內的電量輸入表內，表會發出笛笛笛三聲蜂鳴，此時表上液晶亮并顯示輸入正確，然后輪顯本次購買量、累計用量、剩余電量、報警值、負荷值等信息。此時卡中數據已被電表讀出，合閘供電。再次刷卡，可以將剩余電量從表內取出到卡上。IC充值卡使用完畢后應妥善保存，以備下次購電時使用。
5.4如果電量未成功發送進電表或者剩余電量未成功從表內取出，表上蜂鳴器會一直連續鳴叫提示，此時將卡對準電表刷卡區再次刷卡，即可將電量發送進去或者取出來。
5.5如果正在使用過程中遇到停電，等來電后再次對準表進行刷卡，可將剩余電量取出。
5.6如果正在使用的用戶卡丟失或損壞而不能將剩余電量從表內取出，可以先拉閘斷電，先將剩余電量掛起到表內，對于已經掛起到表內的用戶的電量,可到售電端進行補張這個用戶的有效卡，使用補的卡將電量取出。
5.7 如果表壞掉了而無法將剩余電量從表內取出，可更換新表然后將用戶卡在售電端進行換表作業，將原表內剩余電量補到用戶卡內即可。
5.8 本表可根據用戶要求定做成一表多卡或一卡多表。

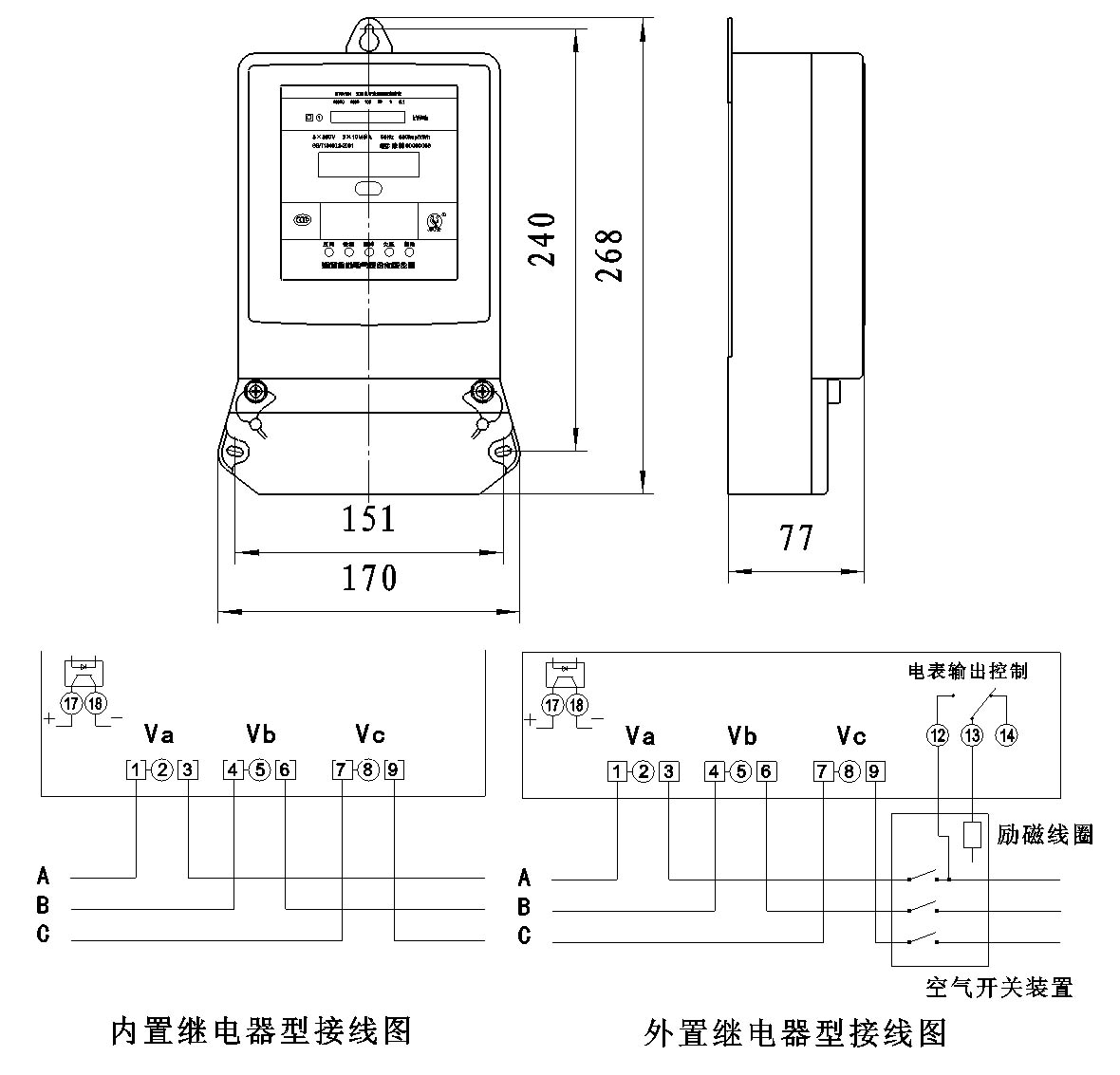

6．安裝尺寸及接線圖
   本產品有內置繼電器型和外置繼電器型供選擇，內置繼電器型控制開關在表內，外置繼電器型需要另外安裝空開或交流接觸器。
